激光检测-集装箱长度自动测量系统

系统概述

本方案提供了一种基于激光测距传感器的集装箱外型尺寸测量装置，该装置能够自动测量集装箱外型的尺寸，测量速度快、精度高，成本低。

1、基于激光测距传感器的标定测距法不受被测物体的体积限制，可以解决工业生产中较大体积箱体尺寸的自动测量问题。

2、本系统采用非接触测量方式进行集装箱的尺寸测量，能够完成运动物体的自动尺寸测量。

2、本系统采用激光反射传感器作为测距设备，方向性好，准确度高，理论精度20um，实测精度≤0.5mm，采样周期≤0.5us，可以满足对集装箱尺寸自动测量的要求。

3、本集装箱外型尺寸激光自动测量装置，由四组高精度激光位移传感器、西门子PLC、触摸屏和上位机组成，可以完成数据的采集，保存和分析，方便使用者根据测量和分析结果对集装箱的生产过程进行控制，以提高产品的合格率。

有鉴于此，本方案提供一种基于激光测距传感器的标定测距方法及系统，以实现集装箱外型尺寸的高效、精确、便捷、快速测量和处理。

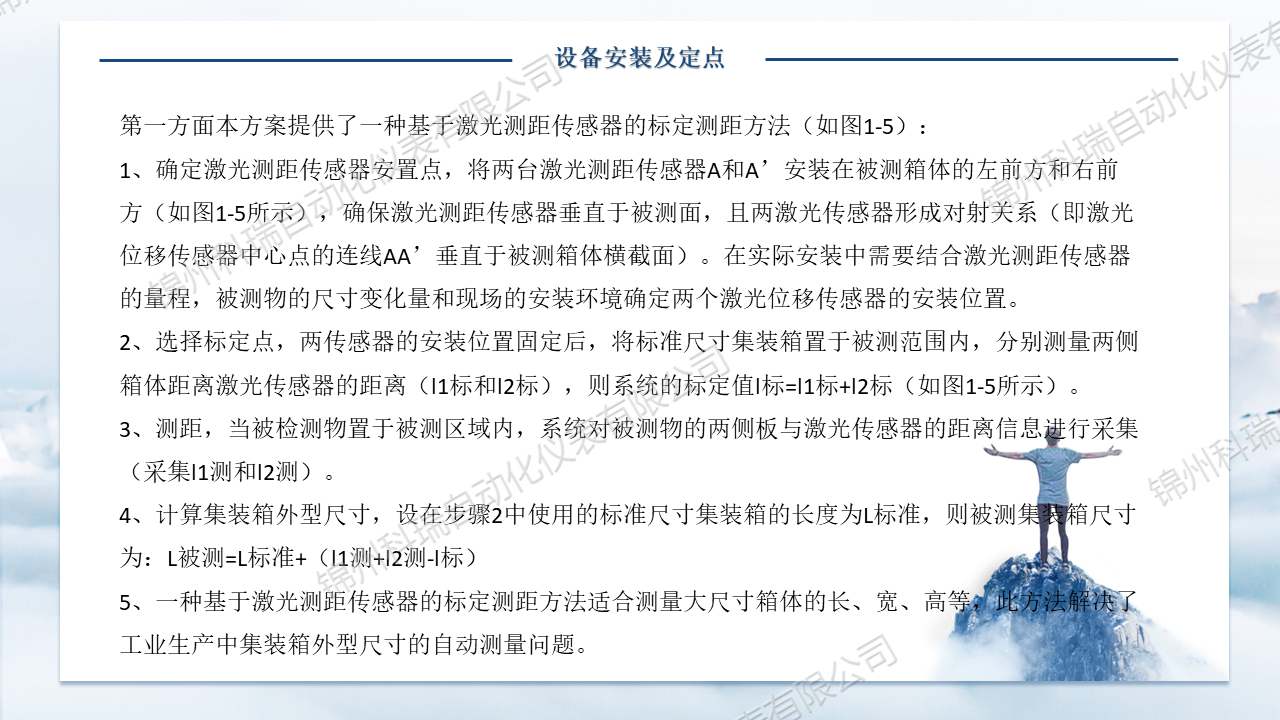

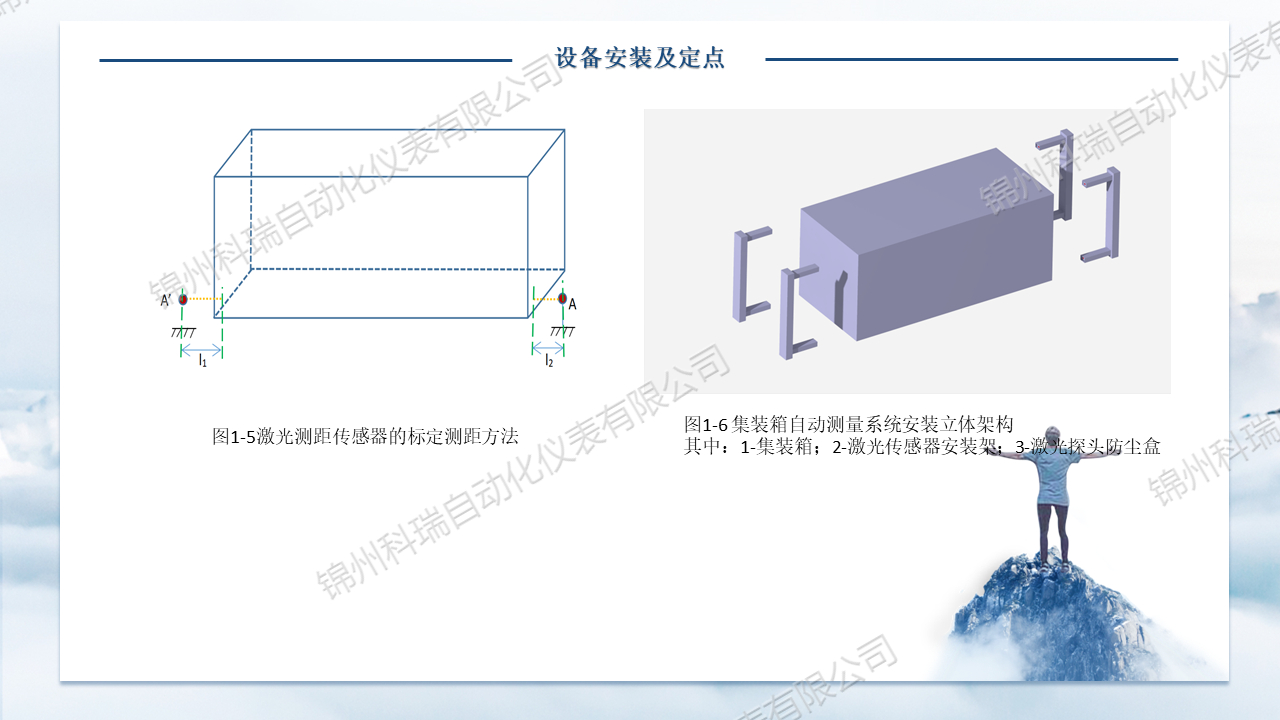

第一方面本方案提供了一种基于激光测距传感器的标定测距方法（如图1-5）：

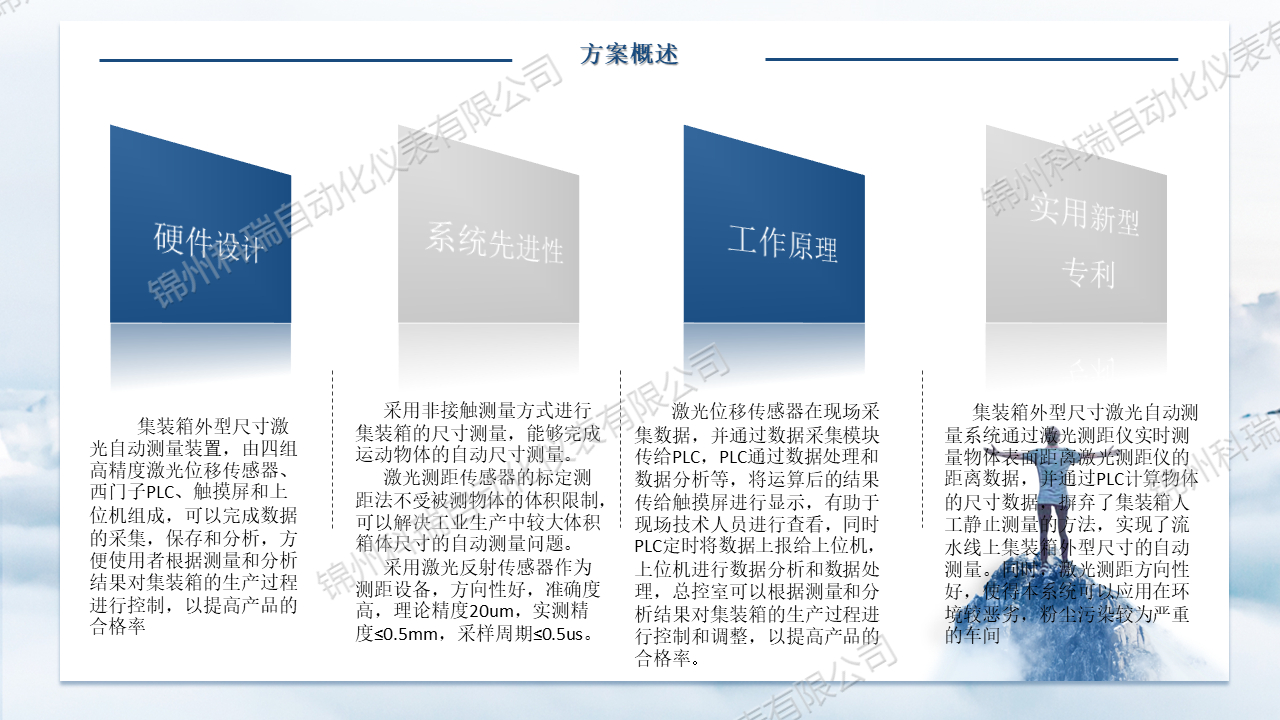

方案概述
